サンワサプライ VGA-CVHD8レビュー|PCのHDMI音声を光デジタルに分離する方法

PCのモニターはグラフィックボードへ直接つないだまま、空いているHDMI出力から音声を取り出してサウンドバーで再生したい。そんなときに以前使っていたのが、サンワサプライのHDMI音声分離器「VGA-CVHD8」です。購入当時はモニターをPCに直結し、別のHDMI出力をVGA-CVHD8の入力へ、光デジタル出力をYAMAHA SR-C20Aへつないでいました。本記事では、この実際の配線と、メーカー取扱説明書に掲載された標準配線との違い、音声形式・Windows設定・注意点をまとめます。現在のPCにはASUS製 GeForce RTX 3060 Tiを搭載していますが、過去の配線体験は旧GPUでの記録です。

PCの音声を光デジタルで出したい!VGA-CVHD8を使ったレビュー

うさちゃん
うさちゃん

うさのPCはモニターをグラボから直接つないでいたので、空きHDMI端子をVGA-CVHD8の入力に使って、光デジタルでSR-C20Aへ音を出していたよ♪ モニターを分離器のHDMI OUTPUTへつないでいたわけじゃないんだ。

購入当時のグラフィックボードはGeForce GTX 1660 SUPER、現在はASUS製 GeForce RTX 3060 Tiです。昔の構成では、普段使うモニターの映像ケーブルはPCから直結し、別のHDMI出力を音声取り出し用に使っていました。RTX 3060 TiはASUSの製品型番によって端子構成が異なり、同じ配線が必ずできるとは限りません。

以下の接続例は、当時うさが使っていた方法の紹介です。メーカーの取扱説明書ではVGA-CVHD8のHDMI OUTPUTをテレビ・ディスプレイへ接続する手順が示されており、出力側を未接続にした音声専用利用が、すべての環境で動作するとは保証されていません。

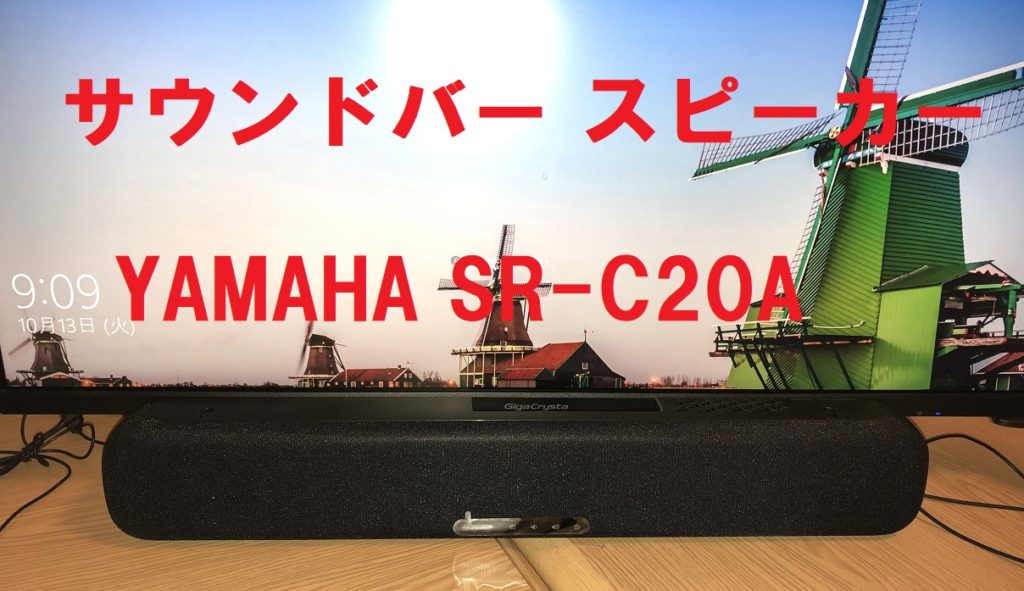

👉️使用しているYAMAHA SR-C20Aのレビューと、別の接続方法についてはこちらで紹介しています。



まず結論|分離器を買う前に、直接接続できないか確認

VGA-CVHD8は便利ですが、接続するモニターや音声形式も関係する機器です。サウンドバーにつなぐだけなら、まず既存の入出力端子を確認するのがおすすめです。

  • 3.5mmステレオミニ(AUX):PCの対応するアナログ音声出力から、SR-C20Aのアナログ音声入力へ接続する方法。
  • Bluetooth:PCとサウンドバーの双方が対応していれば、無線接続する方法。
  • PCの光デジタル出力:もともとPCに対応端子があれば、光ケーブルで直接つなぐ方法。

YAMAHA SR-C20AのHDMI端子は、ARC対応テレビとの接続に使う端子です。通常のHDMI入力端子ではないため、PCのグラフィックボードからHDMIケーブルを直接挿すだけで音声を受けられる構造ではありません。SR-C20Aには、光デジタル入力2系統・3.5mmステレオミニ入力1系統・Bluetooth受信機能があります。

本記事の接続方法は、ほかに接続手段がない場合の選択肢です

本記事で紹介しているHDMI音声分離器「VGA-CVHD8」を使った接続方法は、PCとサウンドバー・AVアンプを直接接続できない場合の選択肢です。

スピーカーやサウンドバーがBluetoothに対応している場合は、PCのUSBポートにBluetoothアダプターを接続する方法もおすすめです。

PCにBluetooth機能がなくても、対応するUSB Bluetoothアダプターを追加すれば、ワイヤレスで音声を出力できます。PCにBluetooth機能が内蔵されていれば、アダプターを購入する必要はありません。

ただし、Bluetooth接続では音声に遅延が発生する場合があります。ゲームなどで音声の遅延が気になる場合は、有線接続も検討してください。

USB接続による光デジタル出力も選択肢のひとつ

PCに光デジタル出力端子がなくても、USB接続で光デジタル音声を出力できるオーディオアダプターを使用すれば、サウンドバーやAVアンプと光デジタルケーブルで接続できます。

例えば、YAMAHA SR-C20Aなら、PCのUSBポートから対応アダプターを経由して、光デジタル入力端子に接続できます。

製品を選ぶ際は、「光デジタル出力(S/PDIF・TOSLINK)」に対応しているかを確認してください。光デジタル入力専用の製品では接続できません。また、接続先が対応する音声形式で出力する必要があります。

サンワサプライ VGA-CVHD8でできること

VGA-CVHD8は、HDMI入力の映像・音声信号から音声を取り出し、光デジタル(角型TOSLINK)または3.5mmステレオミニで出力できる製品です。HDMI OUTPUTから映像・音声をディスプレイへ渡す機能もありますが、うさが当時使っていた配線では、このHDMI OUTPUTを使わず、モニターはPCへ直接接続していました。

項目サンワサプライ公式仕様
入力HDMI Type-A ×1
出力HDMI Type-A ×1、光デジタル(TOSLINK)×1、3.5mmステレオミニ×1
HDMI規格HDMI 2.0b
最大対応解像度4096×2160/60Hz(4:4:4、接続先の対応範囲による)
映像関連HDR対応、HDCP 2.2/1.4準拠
光デジタル出力の対応音声LPCM 2ch、Dolby Digital 2ch/5.1ch、DTS 2ch/5.1ch
3.5mmアナログ出力LPCM 2ch
電源付属ACアダプター

注意したいのは、HDMI入力側と光デジタル出力側では対応音声形式が異なること。HDMI側で扱えるDolby TrueHDやLPCM 7.1chなどを、光デジタル側へ同じ形式のまま出力できるわけではありません。接続するサウンドバーやAVアンプ側の対応形式も確認してください。

実際の接続方法|モニターはPCに直結し、空きHDMIから音声を分離

実際に使っていた接続は、モニターのHDMI接続と、音声取り出し用のHDMI接続を分ける構成です。モニターはPCのグラフィックボードへ直接接続し、別の空きHDMI出力からVGA-CVHD8へ信号を送ります。音声は光デジタルケーブルでYAMAHA SR-C20Aに接続していました。

今回の使用例では、VGA-CVHD8のSPDIF(光デジタル)からSR-C20Aへ接続し、3.5mmのSTEREO OUTは使っていません。両端子の同時音声出力については、メーカー公式資料で確認できないため可否を断定しません。

  1. VGA-CVHD8に付属のACアダプターを接続し、通電させます(取扱説明書でも最初の手順です)。
  2. PCのグラフィックボードからモニターへ、通常どおり映像ケーブルを直接つなぎます。
  3. PC側の別の空きHDMI出力を、VGA-CVHD8の「HDMI INPUT」へつなぎます。このHDMI信号には映像と音声が含まれますが、ここでは音声の取り出しに利用します。
  4. VGA-CVHD8の「SPDIF」(光デジタル出力)と、SR-C20Aの光デジタル入力を光ケーブルでつなぎます。3.5mm出力を使う場合は、対応するアナログ入力に接続します。
  5. SR-C20Aの入力を切り替え、Windows 11側でHDMI音声の再生先を選び、音声が出るか確認します。

メーカー標準配線との違い:サンワサプライの取扱説明書では、PC → VGA-CVHD8 → HDMI OUTPUT → テレビ/モニターという映像経路も接続します。しかし、上記の当時の配線ではVGA-CVHD8のHDMI OUTPUTは未使用です。これは過去の実使用例であり、メーカーがすべてのPC・ディスプレイ・音声機器での動作を保証する構成ではありません。認識されない場合はメーカー標準の接続方法で切り分けてください。

HDMI出力が1つしかないPC、空き端子がないPC、接続先のEDID認識に制約がある環境では、この方法をそのまま再現できないことがあります。なお、VGA-CVHD8の接続状態やEDIDの認識によっては、Windowsに追加のディスプレイとして検出される可能性もあります。

モード切替は「2CH」「TV」「BITSTREAM」の3種類

本体のモード切替スイッチは、接続元のPCなどに音声機器の対応状況を伝えるEDID情報に関係します。サンワサプライの取扱説明書では、次のように区別されています。VGA-CVHD8の切替モードは「TV」「2CH」「BITSTREAM」の3種類で、「AUTO」や「ARC」というモードはありません。なお、「TV」はHDMI OUTPUT側に接続したテレビのEDID情報を参照するモードで、テレビから音声を戻すHDMI ARCとは別の仕組みです。

モードメーカーの説明と用途
TVHDMI OUTPUTに接続したテレビなどのEDID情報をPC側へ伝えるモード。ARC対応の有無を判定するモードではありません。
2CHPC側へ2chステレオ機器として認識させる。
BITSTREAMPC側へ5.1ch機器として認識させる。5.1ch対応の再生機器や音声形式を使う場合の選択肢。

SR-C20AでPCの通常のステレオ音声を再生したい場合は、まず2CHモードとLPCM 2chで音声が出るか確認すると切り分けやすくなります。BITSTREAMにすれば必ずサラウンドになるわけではありません。再生元の音声形式・Windowsの出力設定・SR-C20Aの対応形式を合わせる必要があります。

YAMAHA公式仕様では、SR-C20Aの光デジタル入力で対応する形式はPCM(2ch)・Dolby Digital・MPEG-2 AACです。DTSは対応形式に含まれません。VGA-CVHD8自体は光デジタルでDTSを出力できますが、SR-C20Aとの組み合わせではDTS再生を前提にしないでください。

また、モニターを分離器のHDMI OUTPUTに接続しない場合、TVモードが参照する接続先ディスプレイのEDIDはありません。当時のような音声専用接続を試す場合でも、2CH/BITSTREAMの選択とHDMI機器の認識は環境に依存します。特定モードで必ず動作するとは限りません。

Windows 11で音が出ないときは再生デバイスを確認

HDMIケーブルを接続しただけでは、Windowsが別のスピーカーやヘッドホンへ音を出す設定になっている場合があります。音が出ないときは、次の順で確認します。

  1. Windows 11の「設定」→「システム」→「サウンド」を開きます。
  2. 「出力」に表示される再生デバイスから、VGA-CVHD8につないだHDMI経路に対応するものを選びます。表示名は接続したディスプレイやドライバーなどで異なります。
  3. 音量・ミュート状態、サウンドバー側の入力切替、光ケーブルの接続を確認します。
  4. 音声形式が原因と思われる場合は、まず2chステレオで確認します。

HDMIの再生デバイス自体が表示されない場合は、VGA-CVHD8の電源、PCのHDMI端子、グラフィックドライバー、EDIDの認識を確認します。HDMI OUTPUT未接続で認識されない場合、メーカー標準のようにHDMI OUTPUTへモニターを接続して切り分ける方法もあります(その際は一時的に映像配線が変わります)。サンワサプライ取扱説明書にある推奨HDMIケーブル長は2m以内です。

RTX 3060 Tiでの注意|モニター直結なら映像は分離器を通らない

現在のPCではASUS製 GeForce RTX 3060 Tiを使用しています。今回紹介した配線はモニターをGPUへ直接つなぐため、主モニターの映像はVGA-CVHD8を通過しません。そのため、VGA-CVHD8のHDMI映像出力の上限(最大4K/60Hz)が、直接接続したモニターの上限になるわけではありません。ただし、実際の解像度・リフレッシュレートはGPU・ケーブル・モニター・接続方式の条件によります。

一方、VGA-CVHD8のHDMI OUTPUTを通してモニターへ映像を送る構成では、公式の最大対応解像度は4K/60Hzで、VRRにも非対応です。144Hzなどのゲーム用モニターを使う場合は、この違いに注意してください。モニター直結でも、音声用として空きHDMIを認識できるかは別問題です。

RTX 3060 Tiの「ASUS製」という情報だけでは、実際のHDMI端子数は確定できません。型番によって構成が異なります。カード背面の端子とASUSの該当型番の公式仕様を確認してください。HDMI端子が1つでも、モニターをDisplayPortで接続すればHDMIを音声取り出し用に回せる場合がありますが、動作は機器の組み合わせに依存します。

購入当時の感想|モニターを直結したまま音声だけ取り出せた

購入当時、PCのモニター出力とは別の空きHDMI出力を使って、サウンドバーへ光デジタルで音声を送る方法を採用していました。モニターの配線をVGA-CVHD8経由に変更する必要がなかった点は、うさの環境では便利でした。

ただし、この方法はメーカー取扱説明書の標準配線とは異なります。当時動作したことは、現在のRTX 3060 Tiや別のPCでも同じように使える保証ではありません。また、以前の記事に掲載していた機器写真は型番を確実に識別できないため、今回は使用していません。

サンワサプライ(Sanwa Supply)

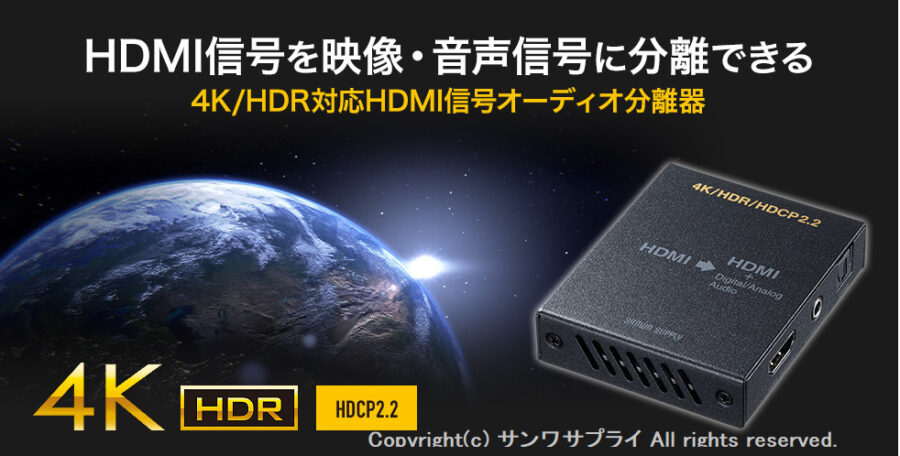

パソコンやHDMI映像機器のHDMI信号から音声信号を分離し、光デジタル信号・アナログ音声信号に変換し出力させることができるHDMI信号オーディオ分離器です。

まとめ|PCの音をサウンドバー・AVアンプへ接続するには

PCの音をサウンドバーやAVアンプから出したい場合は、まず3.5mmステレオミニ(AUX)・Bluetooth・光デジタルなど、現在の機器で利用できる接続方法を確認しましょう。

直接接続が難しい場合は、USBオーディオアダプターやHDMI音声分離器も選択肢になります。

今回紹介したHDMI音声分離器「VGA-CVHD8」は、うさが購入当時、モニターをPCへ直接接続したまま、別の空きHDMI出力から光デジタル音声を取り出すために使用していた製品です。ただし、この接続はメーカーの標準配線とは異なるため、すべての環境で動作するとは限りません。

  • SR-C20Aへは、光デジタル・AUX・Bluetoothなどから接続方法を選べる。
  • HDMI OUTPUT未接続での利用はメーカーの標準接続とは異なるため、Windowsのデバイス認識や音声形式を確認する。
  • VGA-CVHD8を経由する映像は最大4K/60Hz・VRR非対応。ただし、PCへ直結したモニターの映像にはこの経路の制限は直接かからない。
  • PC側に空きHDMI出力が必要で、別ディスプレイとして認識される可能性もある。GPUや機器の組み合わせによる動作保証はない。
うさちゃん
うさちゃん

モニターはPCへ直結したまま、空きHDMIから音声だけ取り出せたのが便利だったよ♪ ただし公式の標準配線とは違うから、これから試す人は接続先の認識と対応音声形式を確認してね。

参考資料(メーカー・OS公式)

※実際のモニター直結・音声専用HDMI出力の構成は旧GPU(GTX 1660 SUPER)での体験談です。メーカーの標準配線とは異なり、全機器での動作は保証されません。現在のASUS製 RTX 3060 Tiでの再検証を行ったという意味ではありません。VGA-CVHD8本体のTVモードはHDMI ARCとは異なるEDID設定です。
