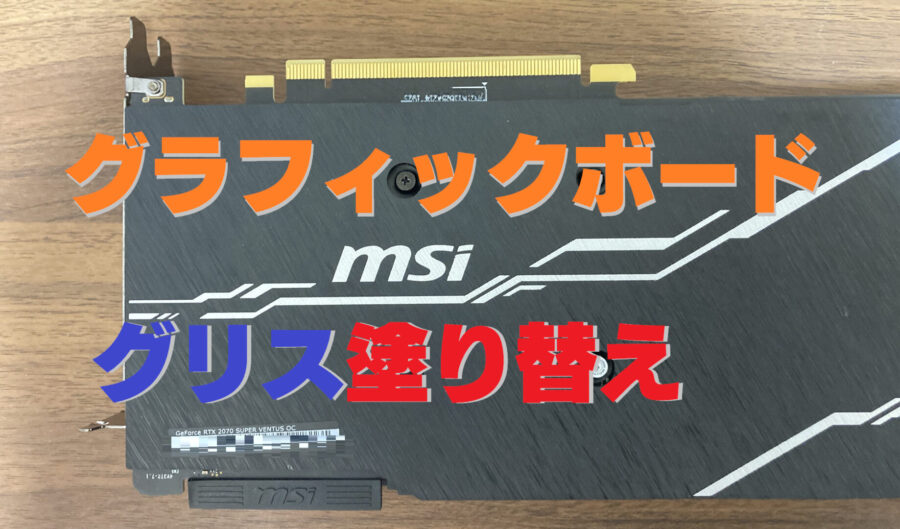

中古のグラフィックボードの「グリス塗り替え」をしたら温度が下がったよ

© UsaNekoSanpo

グラボのグリスは大事!?

うさちゃん
うさちゃん

前回、中古でグラフィックボード「MSI GeForce RTX 2070 SUPER VENTUS OC」を購入してベンチマークを測定したのですが、温度が高すぎる。。。
なので、この問題を解決すべく今回まずは「グリス 」を塗り直してみようと思ってやってみました✨

ねこちゃん
ねこちゃん

グラボを壊さないように注意しましょう。

「GeForce RTX 2070 SUPER」グリスの塗り替え方

うさちゃん
うさちゃん

実際に塗ってみました😁

もし、ご自分で為さる時は、グリスを塗るためにグラフィックボードを分解するとメーカー保証が効かなくなりますので自己責任ということを原則でやってみてくださいね。

うさちゃん
うさちゃん

MSI GeForce RTX 2070 SUPER VENTUS OC」のグリス交換は印4本のネジを外すと簡単にできます。
各ネジにはバネがついていて1個ずつ外すと他のネジが固くなって回せなくなるので対角に少しずつ緩めて外します。
右下のネジは分解したかを確認できるシールなのでネジを開けるとメーカー保証が効かなくなりますので自己責任でお願いします。

うさちゃん
うさちゃん

上の赤枠がGPU青枠がメモリになります。
赤枠はグリスが塗ってある部分ですが、熱は画像下部の赤枠に密着させて熱を逃がす仕組みになっています。が、今回こちらのグラボは中央にグリスがほぼない状態で、固く乾燥してました💧
また、青枠は画像下部、水色のサーマルパッドで熱を逃がす仕組みです。サーマルパッドは取り外し可能ですが、見た目は大丈夫そう、、、かな???

固く乾燥してカピカピ💦これでは熱が伝わらない。
グリスが結構はみ出してるので前持ち主が塗り替えた気もしましたが、ネジシールは未開封でしたね😅

こちらは赤枠のグリスを拭き取るだけで塗る必要はないです。

うさちゃん
うさちゃん

こちらが今回購入した「グリス・グリスクリーナー」です✨

うさちゃん
うさちゃん

赤枠内GPU部分に「グリス」を塗りました。
サーマルパッドは持ち合わせがないので次回交換します。

ねこちゃん
ねこちゃん

サーマルパッド…………?

広告

グリス塗布後に塗布前と比べてみた

パソコン構成

自作パソコン

CPU : AMD Ryzen 5 5600
CPUクーラー:Noctua NH-D15S chromax.black
MOTHER : ASUS TUF GAMING B550M-PLUS
MEMORY : CFD W4U3200CS-8G DDR4-3200 16GB(8GB*2枚)
SSD : Western Digital WD Black SN850
HDD:TOSHIBA 内蔵HDD 3.5インチ 1TB
GPU :MSI GeForce RTX 2070 SUPER VENTUS OC
CASE : Fractal Design Define 7 Compact Black Solid
POWER : SilverStone Strider Platinum 80PLUS 850W

FINAL FANTASY XIV ベンチマークと温度変化

うさちゃん
うさちゃん

室温約21℃でFINAL FANTASY XIVのベンチマークソフトを回してみた時の温度です。

  • WQHD(3440×1440)最高品質 FF14ベンチマーク時
    【塗布前】GPU最高69℃👉【塗布後】GPU最高79℃
    【塗布前】HotSpot温度 105.9℃ 👉【塗布後】HotSpot温度 92.8℃
    前回よりGPU温度が高くなっています。。。
  • UWQHD(3440×1440)最高品質 FF14ゲーム時の温度
    【塗布前】GPU最高69℃👉【塗布後】GPU最高52℃
    【塗布前】HotSpot温度最高105.5℃👉【塗布後】HotSpot温度最高64.9℃

ねこちゃん
ねこちゃん

ベンチマークの時、再塗布後の方が、温度上がっとるやんけ……。

うさちゃん
うさちゃん

そうなの~😭
【塗布後】はベンチマークソフトを30分間回した時の温度記録なんだけど、【塗布前】の温度記録はベンチマークソフトを1回だけ回した時なのかも~💧 なので、測定ミスだね。。。反省。

HotSpot温度とはGPU温度と別でグラフィックボードの回路の中で局所的に熱くなっている部分の温度このとです。

FINAL FANTASY XIV ベンチマーク

うさちゃん
うさちゃん

FINAL FANTASY XIVベンチマークで設定はUWQHD(3440×1440)最高品質で測定したものです。

ベンチマーク温度

グリス交換前

GPU最高69℃
HotSpot温度 105.9℃
ファン1最高回転数 3540RPM
ファン2最高回転数 3576RPM
測定時室内温度21℃
*2023/01/19測定

グリス交換

👉GPU最高79℃
👉HotSpot温度 92.8℃

👉ファン1最高回転数 2490RPM
👉ファン2最高回転数 2779RPM

測定時室内温度21.5℃
*2023/01/29測定

うさちゃん
うさちゃん

HotSpot温度・ファン回転数はめちゃ下がってくれました😆
温度が上がってしまっていますが、こちらは交換前の数値が測定ミスの可能性が高いです、ごめんなさい💧

ベンチマーク結果

グリス交換

RTX 2070 SUPER 12,896 とても快適
測定時室内温度21℃
*2023/01/19測定

グリス交換後

RTX 2070 SUPER 12,782 とても快適
測定時室内温度21.5℃
*2023/01/29測定

ねこちゃん
ねこちゃん

ベンチ結果は、誤差の範囲かな。

FINAL FANTASY XIV ゲームプレイ時

ハウジングエリアで測定

グリス交換

GPU最高67℃
HotSpot温度最高105.5℃

ファン1最高回転数 3596RPM
ファン2最高回転数 1992RPM

測定時室内温度21℃
*2023/01/19測定

グリス交換

👉GPU最高52℃
👉HotSpot温度最高64.9℃

👉ファン1最高回転数 1126RPM
👉ファン2最高回転数 1482RPM

測定時室内温度21.5℃
*2023/01/29測定

うさちゃん
うさちゃん

これまた温度も回転数も激減。嬉しい~😆

4人IDで測定

グリス交換
測定記録なし💦

グリス交換

GPU最高71℃
HotSpot温度最高86.4℃

ファン1最高回転数 1924RPM
ファン2最高回転数 2253RPM

測定時室内温度21.5℃

*2023/01/29測定

FINAL FANTASY XV ベンチマークと温度変化

うさちゃん
うさちゃん

FINAL FANTASY XVベンチマークで設定は4K(3840×2160)高品質で測定したものです。
こちらは再塗布前の数値はありません😥

RTX 2070 SUPER 4,339 普通

GPU最高78
HotSpot温度最高94℃

ファン1最高回転数 2530RPM
ファン2最高回転数 2806RPM

測定時室内温度21.5℃

*2023/01/29測定

比較まとめ

グリス交換前
測定時室内温度21℃
グリス交換後
測定時室内温度21.5℃
WQHD(3440×1440)
最高品質
FF14ベンチマーク時
GPU最高
 69℃
HotSpot温度
 105.9℃
ファン1最高回転数
 3540RPM
ファン2最高回転数
 3576RPM
GPU最高
 79℃
HotSpot温度
 92.8℃
ファン1最高回転数
 2490RPM
ファン2最高回転数
 2779RPM
WQHD(3440×1440)
最高品質
FF14ハウジングエリア時
GPU最高
 67℃
HotSpot温度最高

 105.5℃
ファン1最高回転数
 3596RPM
ファン2最高回転数

 1992RPM
GPU最高
 52℃
HotSpot温度最高

 64.9℃
ファン1最高回転数
 1126RPM
ファン2最高回転数

 1482RPM
WQHD(3440×1440)
最高品質
FF14/4人ID時
測定記録なしGPU最高
 71℃
HotSpot温度最高

 86.4℃
ファン1最高回転数
 1924RPM
ファン2最高回転数

 2253RPM
4K (3840×2160)
高品質
FF15ベンチマーク時
測定記録なしGPU最高
 78℃
HotSpot温度最高

 94℃
ファン1最高回転数

 2530RPM
ファン2最高回転数

 2806RPM

「GeForce RTX 2070 SUPER」グリス塗布してみた感想

うさちゃん
うさちゃん

というわけで、今回は中古で購入したグラフィックボード「MSI GeForce RTX 2070 SUPER VENTUS OC」のグリス塗り替えをしてみました。

上記のように実際にベンチマークなどで再塗布前後の数値を見て、熱も正常範囲に戻り、またGPUファンの回転数がかなり下がり静かになったことも大変うれしかったです。

ただ、グリス再塗布後も、ほんの少しベンチマーク時の温度が高い気もするので(※個人的な感想です)、今度はサーマルパッド も交換してみて、もう少し温度が下がらないかどうかを試してみたいと思っています。

ねこちゃん
ねこちゃん

だから、サーマルパッド って何……?

うさちゃん
うさちゃん

サーマルパッド はポチったので到着したら交換・測定してみようと思います😁

ねこちゃん
ねこちゃん

ねえ、サーマルパッド って……???

うさちゃん
うさちゃん

後日、サーマルパッド交換・パソコンケースファンを交換・追加してみました

私の環境では

サーマルパッド交換はあまり効果ありませんでした。
パソコンケースファンを交換・追加は効果が大きかったです。

このサーマルパッドは熱伝導性12.8 W/mkと比較的高いですしショートの心配が不要な非導電タイプなのも安心して使えます。
グラフィックボードによって厚みは様々なので現在使われているものと同じ厚みのものを使用しましょう。

MSI AFTERBURNER 使用もアリ

うさちゃん
うさちゃん

今回は使用していませんが、グラボなどの温度が気になる場合は、MSI AFTERBURNERというアプリを使用して電圧、ファンコントロールを調節するという手もあります。
MSI以外のグラフィックスカードでも動作して、色々な調整やコントロールが可能で、リアルタイムでハードウェアを監視できたりとすごい機能がたくさんある無料のソフトウェアです✨
