中古グラフィックボードの「サーマルパッド」交換をして温度を計測してみた

© UsaNekoSanpo

グラボのサーマルパッドは大事!?

うさちゃん
うさちゃん

中古で購入したグラフィックボード「MSI GeForce RTX 2070 SUPER VENTUS OC」。
こちらのベンチマークを測定したところ、温度が高い。。。
その対策をすべく前回は、「グリス 」を塗り直してみました。すると、劇的に温度とファンの回転数が下がり、大満足!

ねこちゃん
ねこちゃん

良かったじゃないか。「グリス 」自体はそんなに高価なものでもないみたいだし、それだけ効果があれば十分やろ。

うさちゃん
うさちゃん

そこで!
更に今回は「サーマルパッド 」を交換して見ようと思います😆

ねこちゃん
ねこちゃん

まだ、何かするのか……。

「GeForce RTX 2070 SUPER」サーマルパッド 張り替え方

うさちゃん
うさちゃん

実際に張り替えてみました😁

もし、ご自分で為さる時は、張り替えるためにグラフィックボードを分解するとメーカー保証が効かなくなりますので自己責任ということを原則でやってみてくださいね。

うさちゃん
うさちゃん

MSI GeForce RTX 2070 SUPER VENTUS OC」のグリス交換は印4本のネジを外すと簡単にできます。
各ネジにはバネがついていて1個ずつ外すと他のネジが固くなって回せなくなるので対角に少しずつ緩めて外します。
右下のネジは分解したかを確認できるシールなのでネジを開けるとメーカー保証が効かなくなりますので自己責任でお願いします。

青色がサーマルパッドで綺麗にはがします。
赤枠のGPUグリスも綺麗に拭きます。

青色サーマルパッド
赤枠GPUグリス
橙色電源?

うさちゃん
うさちゃん

上の赤枠がGPU青枠がメモリになります。
青枠は画像下部、水色のサーマルパッドで熱を逃がす仕組みです。
今回はこちらを交換します。
温度が更に下がりますように~😁

うさちゃん
うさちゃん

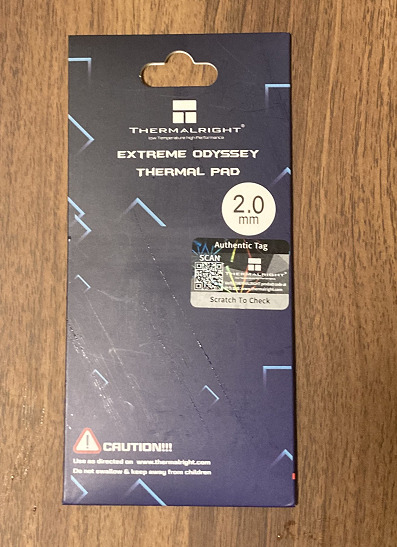

こちらが今回購入した「サーマルパッド」です✨
*注意「サーマルパッド」は同じ厚さのものを交換する必要があります。

うさちゃん
うさちゃん

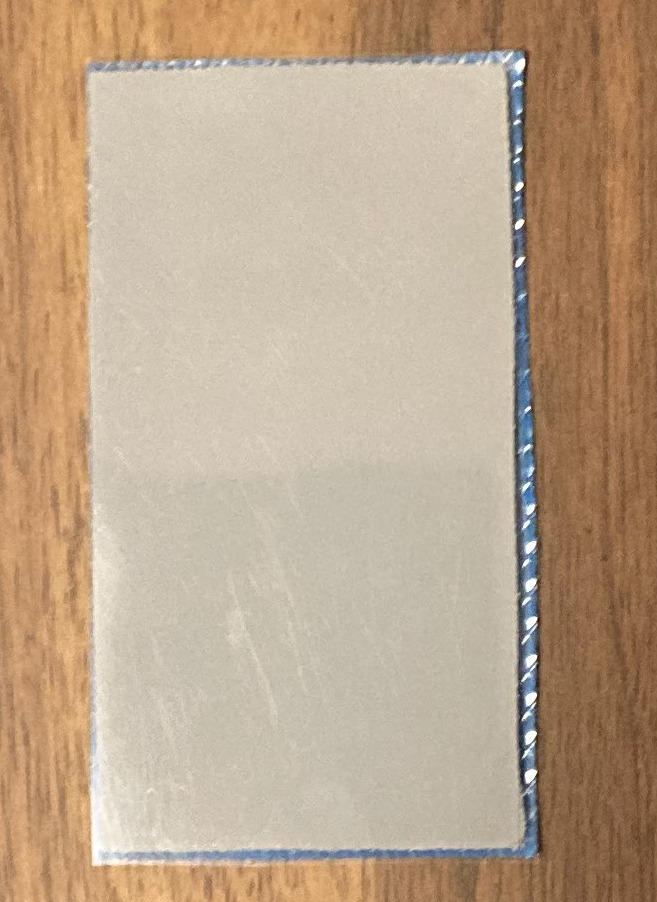

青枠内メモリ部分に「サーマルパッド」を張りました。
中央GPUグリスはこの後、綺麗に塗りなおしています。
電源部分?のサーマルパット(サイズ1mm)は綺麗だったので交換してません。

広告

グリス・サーマルパッド交換前とグリスサーマルパッド交換後比較

パソコン構成

自作パソコン

CPU : AMD Ryzen 5 5600
CPUクーラー:Noctua NH-D15S chromax.black
MOTHER : ASUS TUF GAMING B550M-PLUS
MEMORY : CFD W4U3200CS-8G DDR4-3200 16GB(8GB*2枚)
SSD : Western Digital WD Black SN850
HDD:TOSHIBA 内蔵HDD 3.5インチ 1TB
GPU :MSI GeForce RTX 2070 SUPER VENTUS OC
CASE : Fractal Design Define 7 Compact Black Solid
POWER : SilverStone Strider Platinum 80PLUS 850W

FINAL FANTASY XIV 温度変化

うさちゃん
うさちゃん

グリス再塗布時はかなり差が出て効果を実感できたのですが、、、サーマルパット交換時のベンチマーク結果は誤差範囲で、通常ゲーム時だと、温度はなんとなく若干効果がある、ファン回転数は下がるという結果になりました😭

グリス交換前
サーマルパット交換前
測定時室内温度21℃
グリス交換後
サーマルパット交換前
測定時室内温度21.5℃
グリス交換後
サーマルパット交換後
測定時室内温度21.5℃
WQHD(3440×1440)
最高品質
FF14ベンチマーク時
GPU最高
 69℃
HotSpot温度
 105.9℃
ファン1最高回転数
 3540RPM
ファン2最高回転数
 3576RPM
GPU最高
 79℃
HotSpot温度
 92.8℃
ファン1最高回転数
 2490RPM
ファン2最高回転数
 2779RPM
GPU最高
 79℃
HotSpot温度
 92.7℃
ファン1最高回転数
 2538RPM
ファン2最高回転数
 2811RPM
WQHD(3440×1440)
最高品質
ハウジングエリア時
GPU最高
 67℃
HotSpot温度最高

 105.5℃
ファン1最高回転数
 3596RPM
ファン2最高回転数

 1992RPM
GPU最高
 52℃
HotSpot温度最高

 64.9℃
ファン1最高回転数
 1126RPM
ファン2最高回転数

 1482RPM
GPU最高
 49℃
HotSpot温度最高

 62.5℃
ファン1最高回転数
 844RPM
ファン2最高回転数

 1161RPM
WQHD(3440×1440)
最高品質
4人ID時
測定記録なしGPU最高
 71℃
HotSpot温度最高

 86.4℃
ファン1最高回転数
 1924RPM
ファン2最高回転数

 2253RPM
GPU最高
 67℃
HotSpot温度最高

 84.1℃
ファン1最高回転数
 1635RPM
ファン2最高回転数

 1968RPM
ねこちゃん
ねこちゃん

サーマルパッド交換後、そんなに変化ないのが泣けてきますね。

グリス・サーマルパット交換後温度

FF14ベンチマーク時

ハウジングエリア時

4人ID時

「GeForce RTX 2070 SUPER」サーマルパッド交換してみた感想

うさちゃん
うさちゃん

というわけで、今回は前回GPUグリス交換に引き続きグラフィックボード「MSI GeForce RTX 2070 SUPER VENTUS OC」のサーマルパッド交換をしてみました。

上記のように若干の温度変化・ファン速度の変化はありましたが、大きな効果は見られませんでした😅

ねこちゃん
ねこちゃん

ご、ご苦労様でした。きっとこの苦労はいつか報われるよ。たぶん、きっと、おそらく。

うさちゃん
うさちゃん

いいの。自己満足だから。。。😭

このサーマルパッドは熱伝導性12.8 W/mkと比較的高いですしショートの心配が不要な非導電タイプなのも安心して使えます。
グラフィックボードによって厚みは様々なので現在使われているものと同じ厚みのものを使用しましょう。

関連記事
